Edge Detection

Introduction

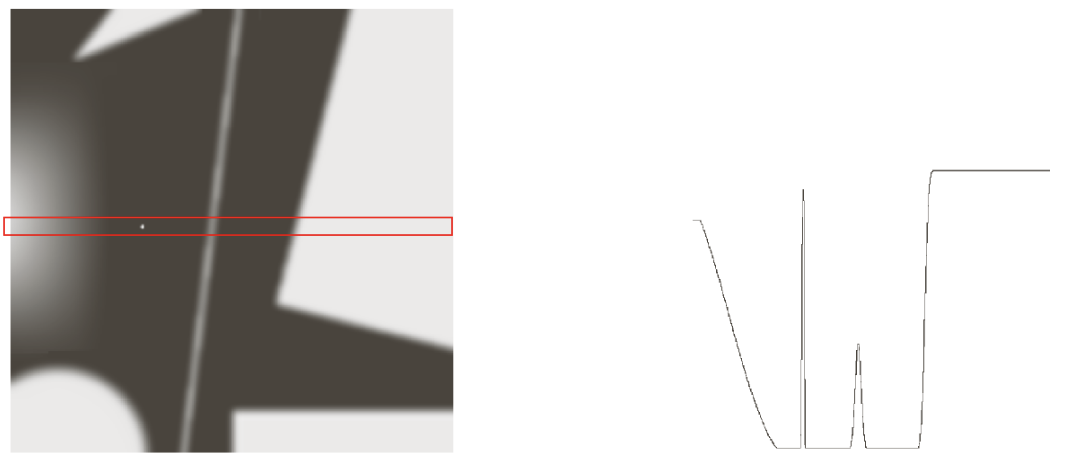

Edge pixel - 이미지의 Intensity가 급격하게 변화하는 지점에 있는 픽셀
Edge - Edge pixel의 집합

Screenshot 2025-10-03 at 14.56.40

How to detect edges?

1D

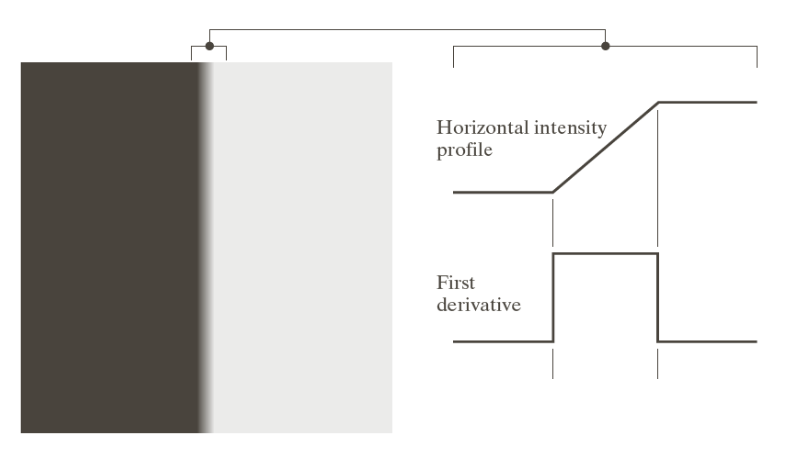

1차 미분 (first derivative) 의 크기를 사용하여 edge를 감지

Screenshot 2025-10-03 at 15.06.21

2D

Image gradient를 사용하여 edge를 검출

이미지를 intensity 값을 가진 2차원 함수 $f (x, y)$ 라고 했을 때,

Gradient는 $f (x, y)$ 가 각 지점에서 어느 방향으로 빠르게 변하는지를 나타내는 벡터이다.

밝기 변화가 가장 심한 방향과 그 변화량을 의미한다.

$\nabla f \equiv grad (f) = [g_{x} g_{y}] = [\frac{\partial f}{\partial x} \frac{\partial f}{\partial y}]$

$g_{x}$ = $\frac{\partial f}{\partial x}$ : x축 방향으로의 밝기 변화율 (옆 픽셀 간 밝기 차이)
$g_{y}$ = $\frac{\partial f}{\partial y}$ : y축 방향으로의 밝기 변화율 (위아래 픽셀 간 밝기 차이)

이렇게 구한 Gradient vector 의 크기 (Magnitude) 는 밝기 변화가 얼마나 강한지를 나타낸다.

$M (x, y) = mag (\nabla f) = g_{x}^{2} + g_{y}^{2}$

Gradient Magnitude는 피타고라스 정리를 이용해 계산한다.

Gradient Direction은 밝기가 가장 급격하게 증가하는 방향 으로, 아크탄젠트 함수로 계산한다.

$α (x, y) = tan^{- 1} [\frac{g _{y}}{g _{x}}]$

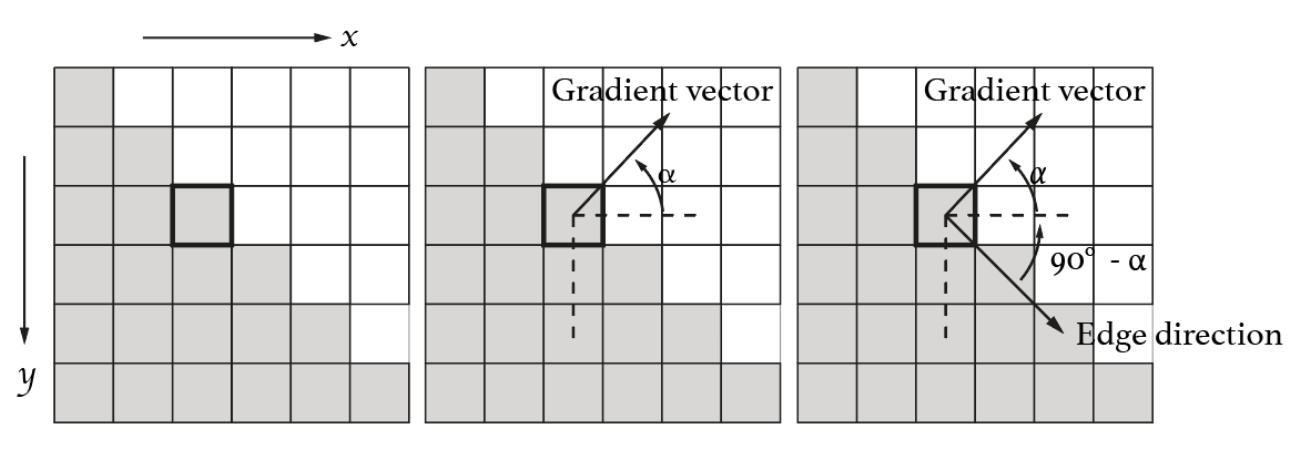

Gradient Vector의 방향은 Edge Direction과 수직인 관계이다.

Screenshot 2025-10-03 at 15.35.15

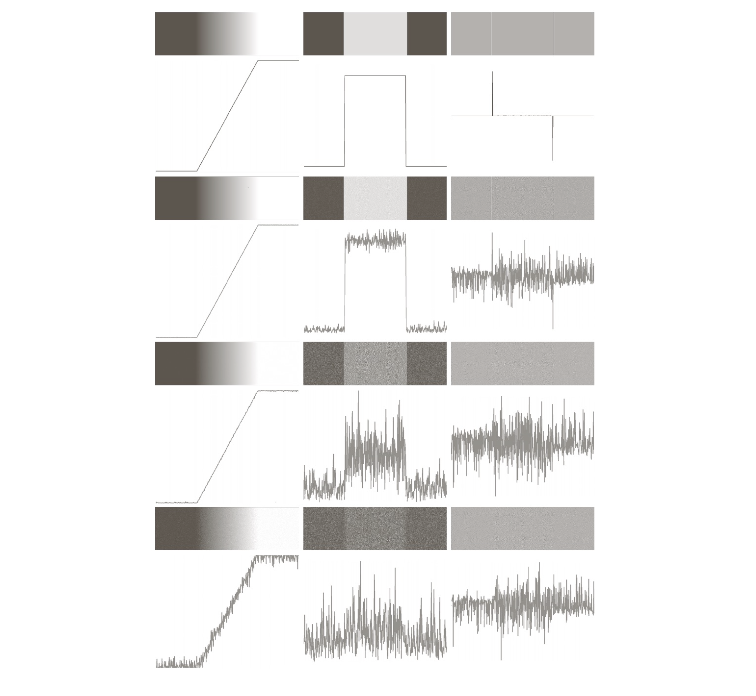

Edge Detection 시 노이즈의 영향

이미지에 노이즈가 있으면 edge detection 시 잘못된 결과가 나올 수 있으므로 median filtering이나 average filtering으로 이미지 smoothing하는 과정이 필요

Screenshot 2025-10-03 at 15.41.20

Sobel operator

이미지의 각 픽셇에서 밝기 변화의 정도를 x축, y축의 Gradient를 근사치로 계산한다.

$g_{x} = \frac{\partial f ( x , y )}{\partial x} \approx f (x + 1, y) - f (x, y)$ $g_{y} = \frac{\partial f ( x , y )}{\partial y} \approx f (x, y + 1) - f (x, y)$ 바로 옆 픽셀이나 아래의 픽셀과의 변화를 이용해서 기울기를 구하고,

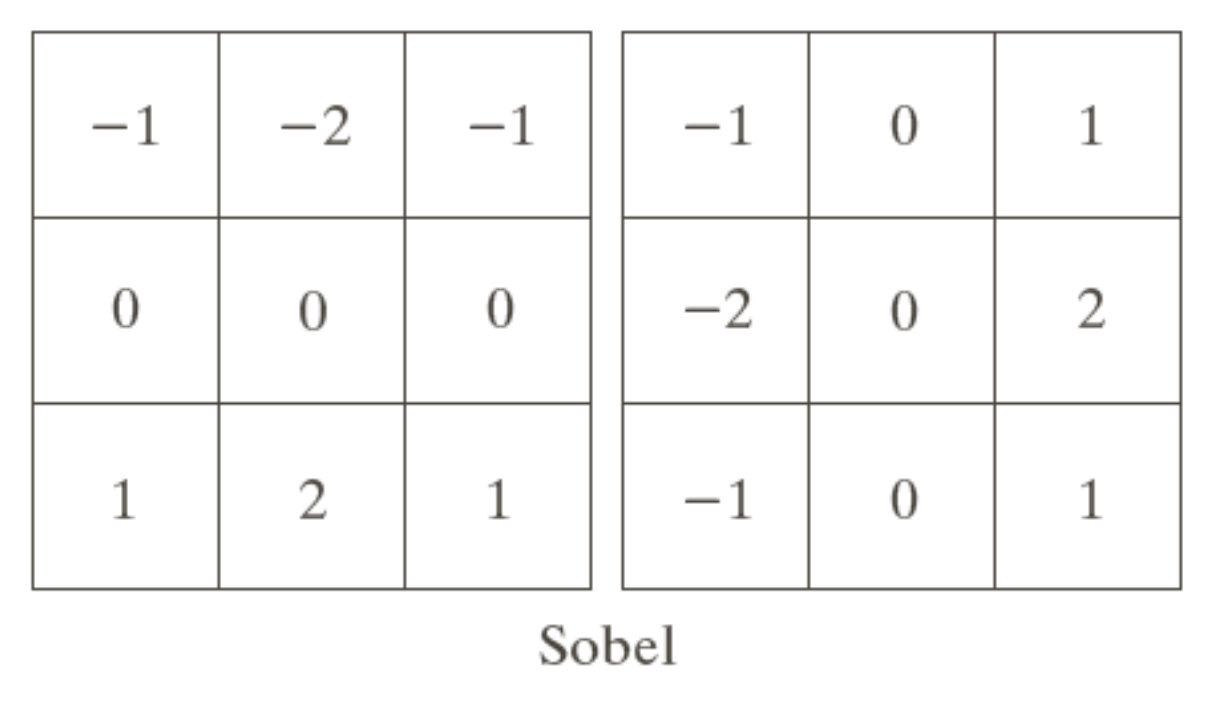

단순 차분 연산에 가중치를 줘 수평,수직 방향 edge를 검출한다.

Screenshot 2025-10-03 at 16.14.57

$M (x, y) = mag (\nabla f) = g_{x}^{2} + g_{y}^{2} \approx ∣ g_{x} ∣ + ∣ g_{y} ∣$

두 방향의 기울기의 magnitude를 각 픽셀에 대해 피타고라스 정리로 풀기에는 연산 오버헤드가 크기 때문에 두 절댓값을 더하는 식으로 근사치를 구한다

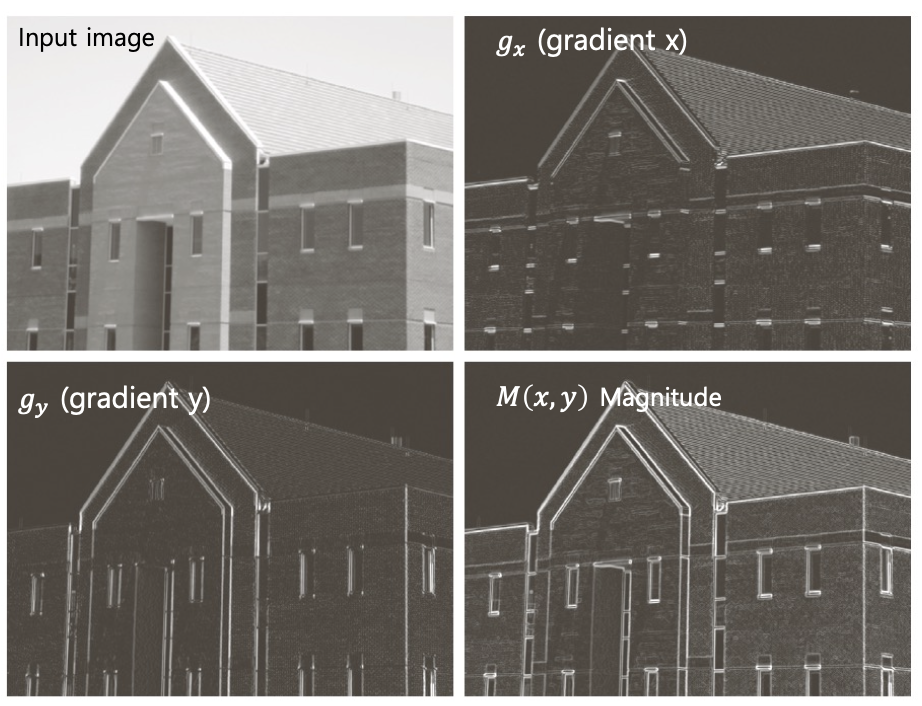

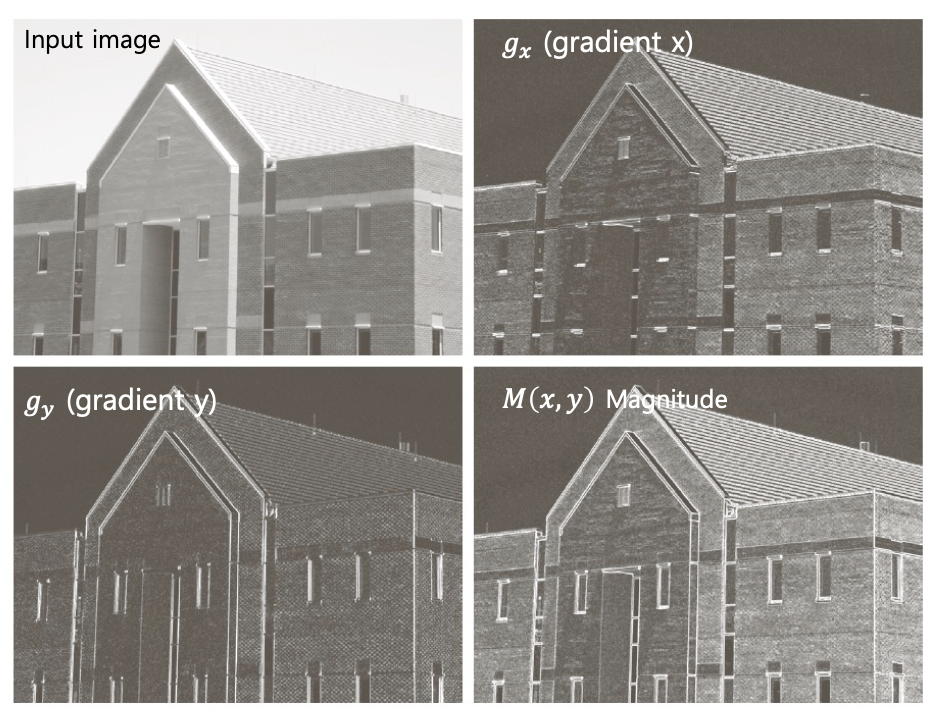

아래는 각각 gradient 연산자만 적용, 5x5 avg 필터링 이후에 적용한 결과이다.

Screenshot 2025-10-03 at 16.19.44

Canny Edge Detector

알고리즘

Gaussian filter를 이용해 이미지의 노이즈를 제거
Gradient Magnitude와 Angle을 계산
- Sobel Edge mask를 사용한다.
nonmaxima suppression 적용
1. $α (x, y)$ 에 가장 가까운 방향 $d_{k}$ 를 찾는다.
2. $M (x, y)$ 가 적어도 이웃한 픽셀 중 적어도 하나보다 작다면, 해당 픽셀 값을 0으로 설정
double tresholding, connectivity analysis
1. $M (x, y) \leq T_{H}$ : edge
2. $M (x, y) < T_{H}$ : non-edge
3. Otherwise : undertermined → connectivity analysis

Line Detection

Hough transform 개념

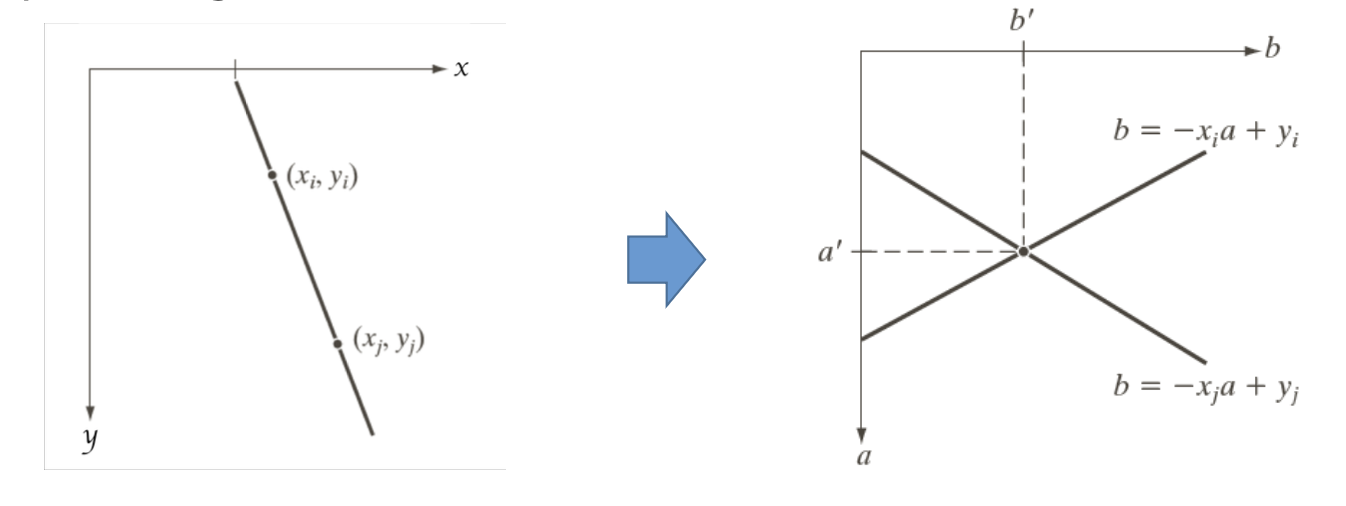

직선은 $y = a x + b$ 로 정의할 수 있다.

Hough transform은 이 식을 매개변수 $a$ , $b$ 에 관한 식으로 변환한다

b = - a x + y

이러면 $(x, y)$ 가 고정된 값일 때 이 픽셀을 통과하는 모든 가능한 직선의 매개변수 조합을 찾을 수 있다.

Screenshot 2025-10-03 at 19.07.16

근데 카르테시안 좌표계를 사용하면 수직선의 경우 기울기 a 가 무한대 $\infty$ 가 되는 문제가 있음

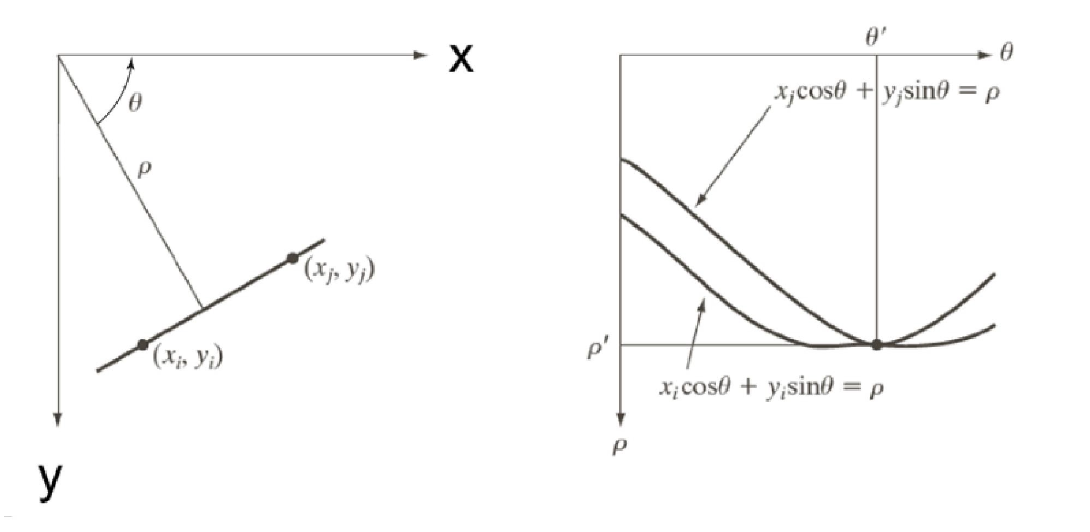

실제 Hough transform은 $b = - a x + y$ 대신 극 좌표게 ( $pθ$ ) 표현을 사용한다.

x cos θ + y sin θ = p

Screenshot 2025-10-03 at 20.52.56

알고리즘

edge 정보만 포함 된 binary edge 이미지를 얻는다.

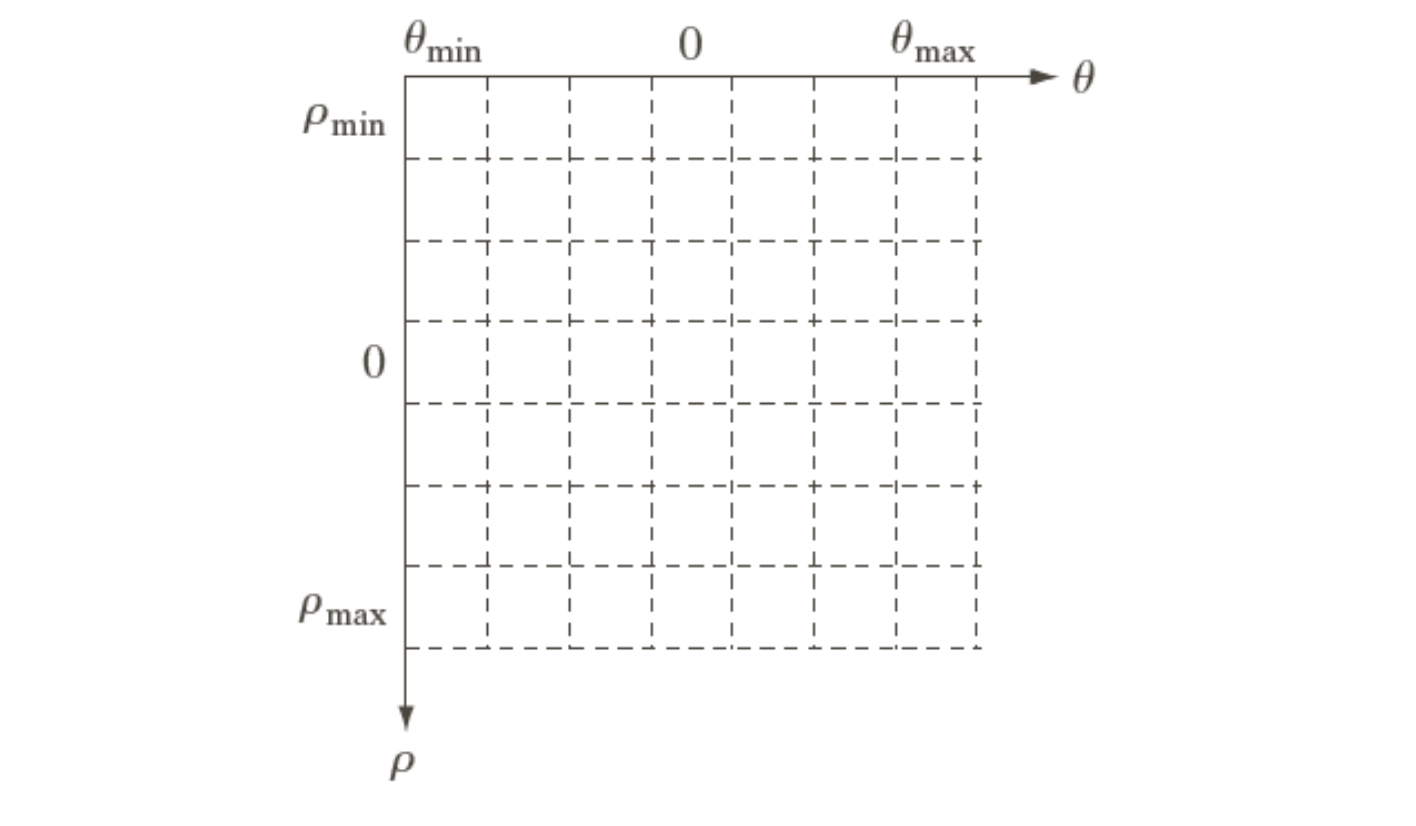

$pθ$ 공간 분할
accumulator (누적기) 셀의 개수를 조사해서 픽셀이 많이 모여있는 곳을 찾는다.

Screenshot 2025-10-03 at 21.05.23

Circle detection

Hough Transform은 $g (v, c) = 0$ 같이 매개변수로 정의될 수 있는 모든 도형에 적용 가능하다.

원의 방정식은 $(x - c_{x})^{2} + (x - c_{y})^{2} = r^{2}$ 로 매개변수가 3개이므로 3차원 공간이 된다.

Code

Sobel Edge Detector

void testSobelEdgeDetector() {
  Mat image;
  Mat blur, grad_x, grad_y, abs_grad_x, abs_grad_y, result;

  image = imread("lena.png", 0);
  GaussianBlur(image, blur, Size(5, 5), 5, 5, BORDER_DEFAULT);

  Sobel(blur, grad_x, CV_16S, 1, 0, 3);
  convertScaleAbs(grad_x, abs_grad_x);

  Sobel(blur, grad_y, CV_16S, 0, 1, 3);
  convertScaleAbs(grad_y, abs_grad_y);

  addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, result);

  imshow("X", abs_grad_x);
  imshow("Y", abs_grad_y);
  imshow("Input image", image);
  imshow("Sobel Edge Detector", result);

  waitKey(0);
}

GaussianBlur

void GaussianBlur(
	InputArray src,
	OutputArray dst,
	Size ksize,
	double sigmaX,
	double sigmaY = 0,
	int borderType = BORDER_DEFAULT
);

ksize: 가우시안 커널의 크기 Size(width, height)으로 지정
sigmaX: X축 방향 가우시안 표준편차
sigmaY: Y축 방향 가우시안 표준편차

Sobel

void Sobel(
	InputArray src,
	OutputArray dst,
	int ddepth,
	int dx,
	int dy,
	int ksize = 3,
	double scale = 1,
	double delta = 0,
	int borderType = BORDER_DEFAULT
);

ddepth: 출력이미지의 데이터 타입
- 미분 결과가 음수 값을 가질 수 있기 때문에 CV_8U는 정보가 손실됨 → CV_16S 사용
dx: X축 방향 미분 차수
dy: Y축 방향 미분 차수
ksize: 소벨 커널 크기 → 1, 3, 5, 7 중 하나

Canny Edge Operator

void testCannyEdgeOperator() {
  Mat image, canny;

  image = imread( "lena.png", 0);

  Canny(image, canny, 190, 200, 3);

  imshow("input", image);
  imshow("canny", canny);

  waitKey(0);
}

Canny

void Canny(
	InputArray image,
	OutputArray edges,
	double threshold1,
	double threshold2,
	int apertureSize = 3,
	bool L2gradient = false
);

treshold1: 하위 임계값
- 이 값보다 gradient 크기가 낮으면 엣지 아닌 것으로 간주
treshold2: 상위 임계값
- 이 값보다 크면 무조건 엣지로 채택 (강한 엣지)
- thresold1과 2 사이의 값은 강한 엣지와 연결돼있을 때만 엣지로 채택
opertureSize: 내부적으로 gradient 계산 시 사용하는 소벨 커널 크기
L2gradient: gradient 크기 계산하는 방식 선택하는 플래그
- false: $L 1 = ∣ g_{x} ∣ + ∣ g_{y} ∣$
- true: $L 2 = g_{x}^{2} + g_{y}^{2}$

HoughLines

void testHoughLines() {
  Mat image, edge, result;
  float rho, theta, a, b, x0, y0;
  Point p1, p2;
  vector<Vec2f> lines;
  image = imread("chess_pattern.png");
  result = image.clone();

  cvtColor(image, image, COLOR_BGR2GRAY);
  Canny(image, edge, 50, 200, 3);

  HoughLines(edge, lines, 1, CV_PI / 180, 150, 0, CV_PI);

  for (int i = 0; i < lines.size(); i++) {
    rho = lines[i][0];
    theta = lines[i][1];
    a = cos(theta);
    b = sin(theta);

    x0 = a * rho;
    y0 = b * rho;

    p1 = Point(cvRound(x0 + 1000 * (-b)), cvRound(y0 + 1000 * a));
    p2 = Point(cvRound(x0 - 1000 * (-b)), cvRound(y0 - 1000 * a));

    line(result, p1, p2, Scalar(0, 0, 255), 3, 8);
  }

  imshow("input image", image);
  imshow("edge", edge);
  imshow("Hough Transform", result);

  waitKey(0);
}

HoughLines

void HoughLines(
	InputArray image,
	OutputArray lines,
	double rho,
	double theta,
	int threshold,
	double srn = 0,
	double stn = 0,
	double min_theta = 0,
	double max_theta = CV_PI
);

lines: 검출된 직선 정보를 저장할 벡터 vector<Vec2f>
rho: $ρ$ (거리) 값의 해상도
theta: $θ$ (각도) 값의 해상도 (라디안) CV_PI / 180 ⇒ 각도를 1도의 정밀도로 측정
threshold: 임계값
- 허프 변환 투표 과정에서 직선으로 인정받기 위해 받아야 할 최소 득표 수
srn, srt: 멀티 스케일 허프 변환에 사용되는 파라미터. 기본 허프변환은 0
min_theta, max_theta: 검출할 직선의 최소 및 최대 각도 범위 0 ~ CV_PI

HoughLinesP

void testHoughLinesP() {
  Mat image, edge, result;
  vector<Vec4i> lines;

  image = imread("chess_pattern.png");
  result = image.clone();
  cvtColor(image, image, COLOR_BGR2GRAY);
  Canny(image, edge, 50, 200, 3);

  HoughLinesP(edge, lines, 1, CV_PI / 180, 50, 10, 300);

  for (int i = 0; i < lines.size(); i++) {
    Vec4i l = lines[i];
    line(result, Point(l[0], l[1]), Point(l[2], l[3]), Scalar(0, 0, 255), 3, 8);
  }

  imshow("input image", image);
  imshow("edge", edge);
  imshow("Hough Transform", result);

  waitKey(0);
}

HoughLinesP

void HoughLinesP(
	InputArray image,
	OutputArray lines,
	double rho,
	double theta,
	int threshold,
	double minLineLength = 0,
	double maxLineGap = 0
);

lines: 검출된 선분 정보를 저장할 벡터 vector<Vec4i>→ 선분의 시작점과 끝점 좌표
minLineLength: 검출할 선분의 최소 길이
maxLineGap: 하나의 직선으로 간주할 점들 사이의 최대 허용 간격

HoughLines vs. HoughLinesP

Result

HoughLines() 는 vector<Vec2f>, (rho, theta)를 반환
- 무한한 직선의 정보
HoughLinesP() 는 vector<Vec4i>, (x1,y1), (x2,y2)를 반환
- 시작점과 끝점의 좌표

Default parameters

HoughLines(): 전체적인 직선의 속성과 관련된 파라미터 (ex: 탐색할 직선의 최소/최대 각도)
HoughLinesP(): 검출된 선분 자체의 속성과 관련된 파라미터 (ex: 최소 선분의 길이나 최대 허용 간격)
